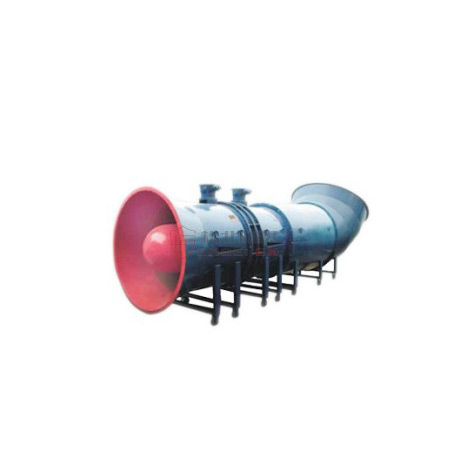

FBDCZ系列隔爆对旋轴流抽出式通风机

时间:2016-4-9作者:admin点击:2302


一、适用范围与用途

FBDCZ系列隔爆对旋轴流抽出式主通风机是一种专用于矿山的高效节能新型主通风机,是结合大、中型煤矿的通风网络参数,由我公司引进英囯豪顿公司先进技术设计制造的。该风机适用手大、中型煤矿作地面抽出式通风用,特别适用于目前综采机为主的大风量矿井。该风机同样适用于金属矿山、化学矿山及其它应用风机的厂矿

三、结构特点

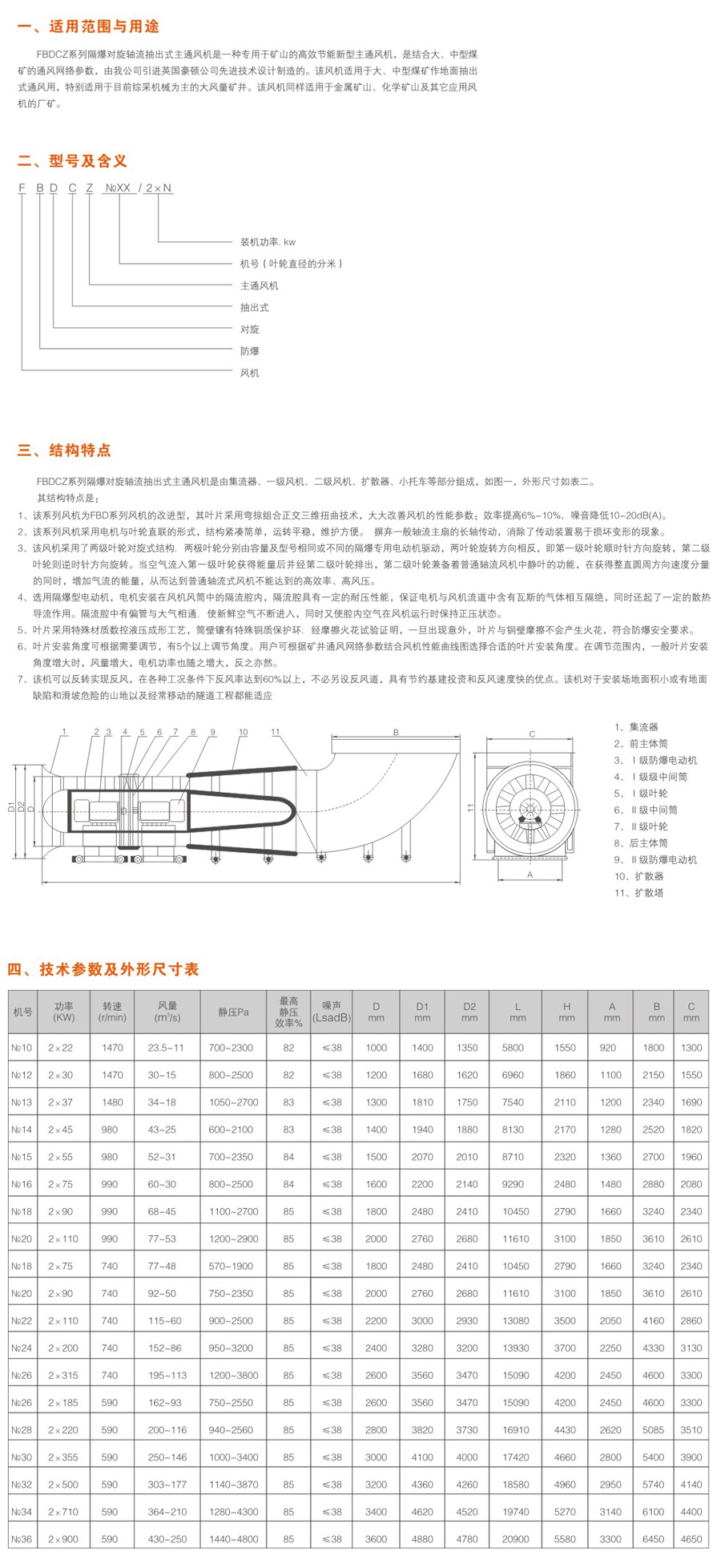

FB0CZ系列隔爆对旋轴流抽出式主通风机是由集流器、一级风机、二级风机、扩散器、小托车等部分组成,如图一,外形尺寸如表二。其结构特点是:1、该系列风机为FBD系列风机的改进型,其叶片采用弯掠组合正交三维扭曲技术,大大改善风机的性能参数:效率提高6%-10%,噪音降低10-20dB(A)。2、该系列风机采用电机与叶轮直联的形式,结构紧凑简单,运转平稳,维护方便。摒弃一般轴流主扇的长轴传动,消除了传动装置易于损坏变形的现象。3、该风机采用了两级叶轮对旋式结构.两极叶轮分别由容量及型号相同或不同的隔爆专用电动机驱动,两叶轮旋转方向相反,即第一级叶轮顺时针方向旋转,第二级叶轮则逆时针方向旋转。当空气流入第一级叶轮获得能量后并经第二级叶轮排出,第二级叶轮兼备着普通轴流风机中静叶的功能,在获得整直圆周方向速度分量的同时,增加气流的能量,从而达到普通轴流式风机不能达到的高效率、高风压。4:选用隔爆型电动机,电机安装在风机风筒中的隔流腔内,隔流腔具有一定的耐压性能,保证电机与风机流道中含有瓦斯的气体相互隔绝,同时还起了一定的散热导流作用。隔流腔中有偏管与大气相通使新鮮空气不断进入,同时又使腔内空气在风机运行时保持正压状态旦出现意外,叶片与铜壁摩擦不会产生火花,符合防爆安全要求。6、叶片安装角度可根据需要调节,有5个以上调节角度。用户可根据矿并通风网络参数结合风机性能曲线图选择合适的叶片安装角度。在调节范围内,一般叶片安装角度增大时,风量增大,电机功率也随之增大,反之亦然7、该机可以反转实现反风,在各种工况条件下反风率达到60%以上,不必另设反风道,具有节约基建投资和反风速度快的优点。该机对于安装场地面积小或有地面缺陷和滑坡危险的山地以及经常移动的隧道工程都能适应
